最全的鋼管管道CAD制圖技巧
管道布置圖又稱管道安裝圖或配管圖，主要表達車間或裝置內管道和管件、閥、儀表控制點的空間位置、尺寸和規格，以及與有關機器、設備的連接關系。
◎ 設備布置圖的作用與內容
管道布置圖又稱配管圖，是在設備布置圖的基礎上畫出管道、閥門及控制點，表示出廠房內外管道之間的連接、走向和位置以及閥門、儀表控制點的安裝位置。主要表達管道及其附件在廠房建筑物內外的空間位置、尺寸和規格，以及與有關機器、設備的聯接關系。管道布置圖是管道安裝和施工的重要依據
管道布置圖一般包括以下內容：
（1）一組試圖：包括管道平面布置圖和立面布置圖。表達建筑物的簡單輪廓、設備及管道、管件、閥門、儀表控制點等的布置情況。
（2）標注：包括建筑物定位軸線編號、設備位號、管道代號、控制點代號、建筑物和設備的主要尺寸和標高等。
（3）方位標：表示管道安裝的方位基準。
（4）標題欄：注寫圖名、圖號、比例及簽字等。
管道布置圖的繪圖原則
平面圖的配置，一般應與設備布置圖中的平面圖一致，即按建筑標高平面分層繪制，各層管道布置平面圖將該層樓板以下的設備，管道等全部畫出，不受剖切位置的影響。在平面圖的基礎上，選擇恰當?shù)钠是形恢卯嫵隽⒚嫫室晥D，以表達管道的立面布置情況和標高。必要時還可選擇局部立面剖視圖對管道情況進一步補充表達。
◎ 管道布置圖的圖示特點 管道布置圖的圖示方法
1 、圖幅和比例
◆ 管道布置圖的圖幅應盡量采用A0。
◆ 比較簡單的也可采用A1或A2。
◆ 同區的圖應采用同一種圖幅。
◆圖幅不宜加長或加寬。
◆一般采用的比例為1﹕30，也可采用1﹕25或1﹕50 。
◆同區的或各分層的平面圖，應采用同一比例。
2、視圖的配置
管道布置圖包括一組平面圖、立面圖或剖面圖
① 平面圖是表達廠房某層上管道布置情況的的水平剖視圖。平面圖可以繪制在一張圖紙上，也可繪制在不同圖紙上。若圖幅有限時，可將各層平面上的管道布置分區繪制。 對于多層建筑、構筑物的管道平面布置圖，需要按樓層或標高分別繪出各層的平面圖。
②、如在同一張圖紙上繪制幾層平面圖時，應從最低層起，在圖紙上由下至上或由左至右依次排列，并在各平面圖的下方注明“EL100.000平面”或“EL×××.×××平面”。
③ 當在平面圖上不能表達高度方向上的管道布置情況時，可在平面圖的適當位置上垂直剖切，繪制立面剖視圖或剖面圖。立面圖可以繪制在一張圖紙上，也可繪制在不同圖紙上。立面圖應當按比例繪制，不需要標注尺寸而只需標注標高。必須在平面圖上標注剖切位置，并在立面圖的下方注明相應的視圖名稱。
◎ 管道及其附件的畫法
管道的畫法
管道布置圖中的主要物料管道一般用粗實線單線畫出，其他管道用中粗實線畫出。
≤350 mm（或14in）的管道用單線表示。
主要物料管道：粗實線單線
其他物料管道：中粗實線單線
≥ 400 mm（或16in）的管道，用中粗實線雙線表示

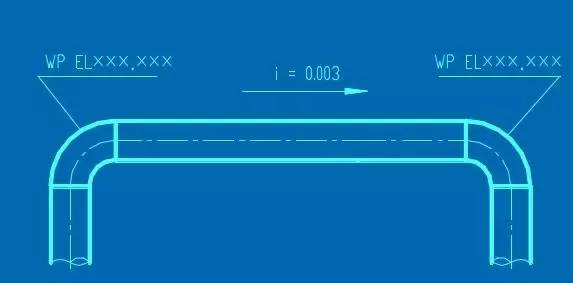

畫法：管道直徑按比例畫；要畫出管道中心線；用箭頭表示出介質流向。
管道連接的畫法

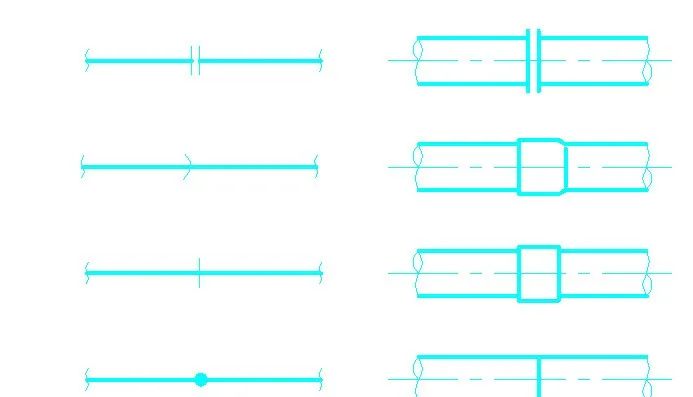

管道的連接方式主要有：法蘭連接、承插焊連接、螺紋連接、對焊連接（圖示如下）

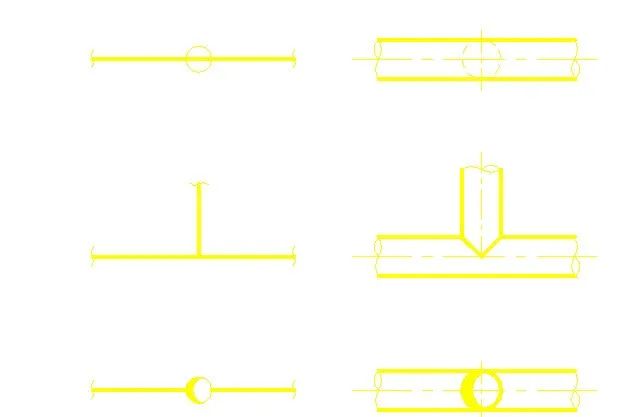

管道用三通連接的畫法:

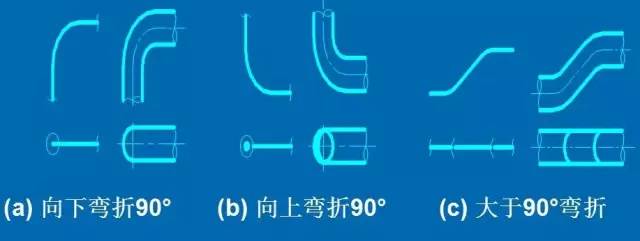

管道轉折

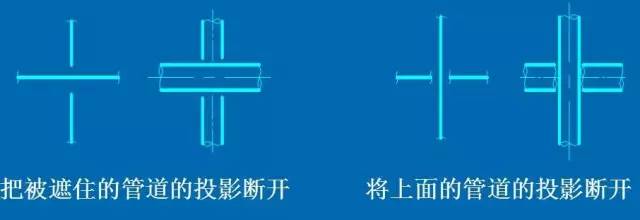

管道交叉畫法

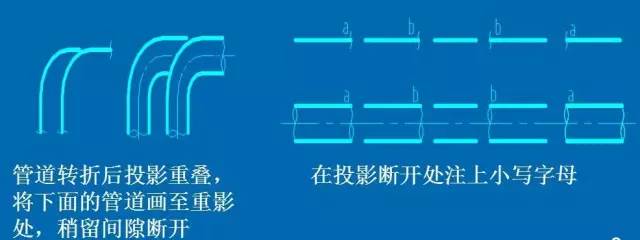

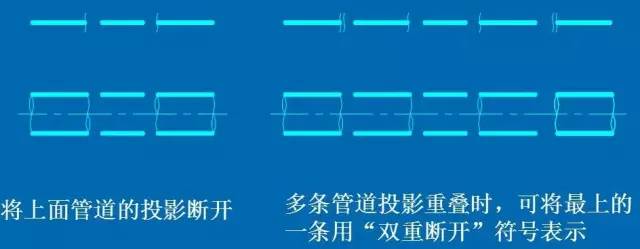

管道重疊
管件
包括短管、彎頭、三通、異徑管、法蘭、盲板等管道附件。通常不畫其真實形狀，只用簡單圖形和符號表示。

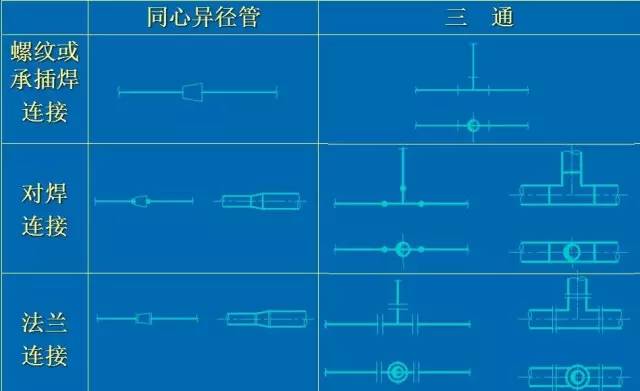

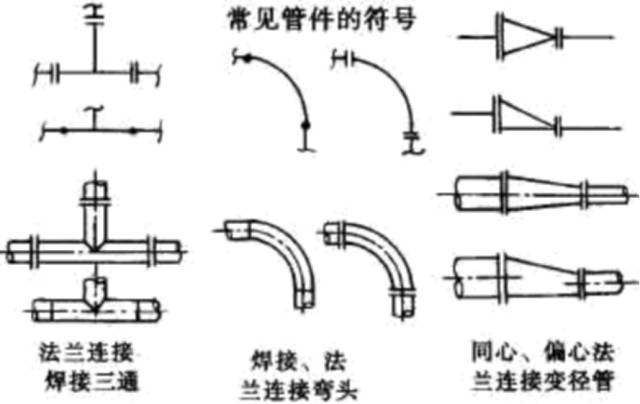

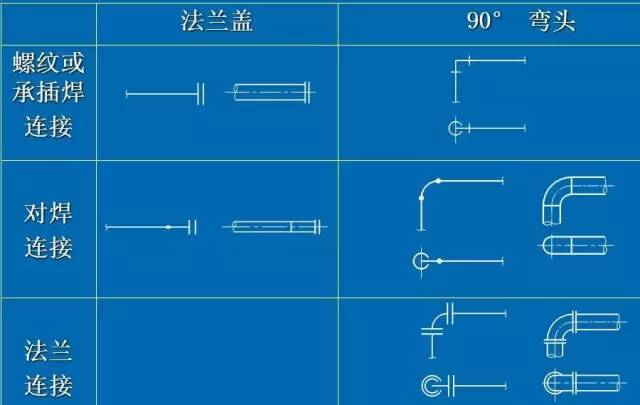

常用管件的表達圖例

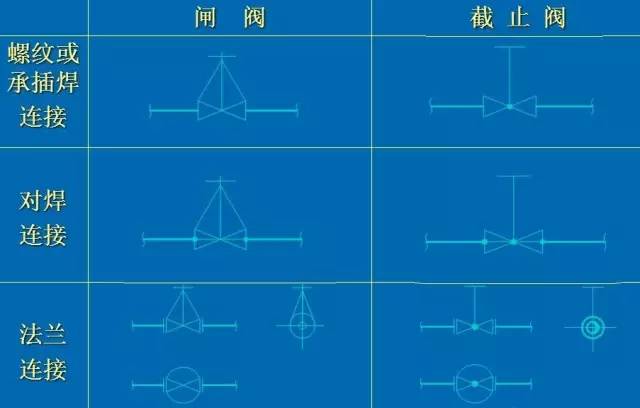

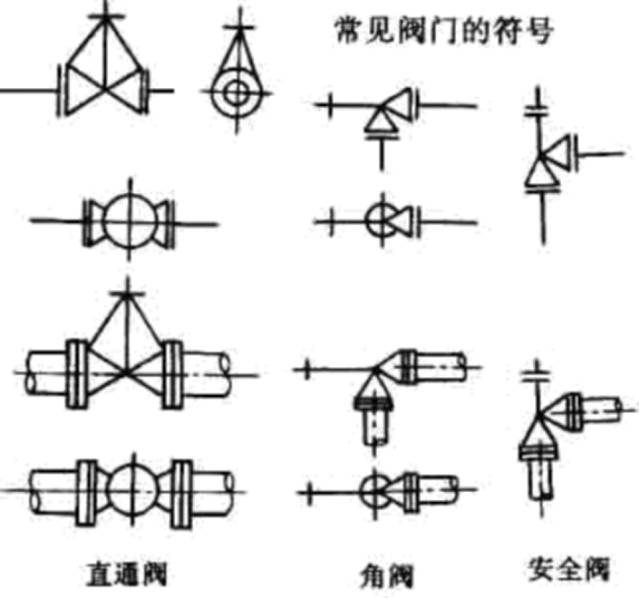

閥門
管道上的閥門也是用簡單的圖形和符號來表示，其圖形符號與工藝流程圖中的畫法相同。
儀表控制點
管道上的儀表控制點應用細實線按規定符號畫出，每個控制點一般只在能清楚表達其安裝位置的一個視圖中畫出。控制點的符號與帶控制點工藝流程圖的規定符號相同。

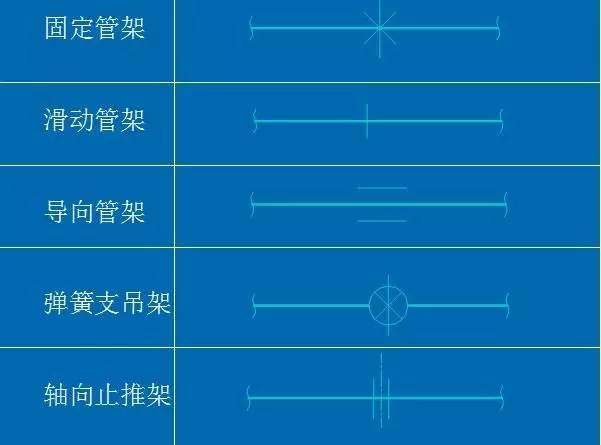

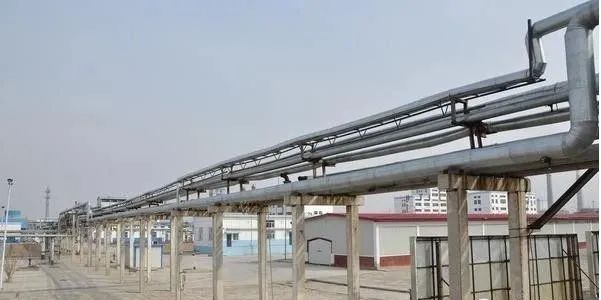

支吊架
用來支承和固定管道，其位置一般用符號表示。
◎ 管道布置圖的標注
1、建（構）筑物
建筑物的結構構件常被用作管道布置的定位基準，因此在平面和立面剖視圖上都應標注建筑定位軸線的編號，定位軸線間的分尺寸和總尺寸，平臺和地面、樓板、屋蓋及構筑物的標高。標注方法與設備布置圖相同。
2、設備

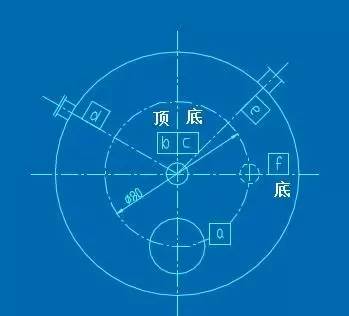

設備是管道布置的主要定位標準，因此應標注設備位號、名稱及定位尺寸。其標注方法與設備布置圖相同。
3、管道

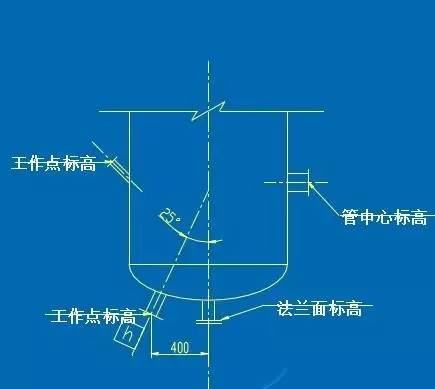

在平面布置圖上標注出所有管道的定位尺寸及標高，物料的流動方向和管號。如繪有立面剖視圖時，應在立面剖視圖上標注所有管道的標高。定位尺寸以mm為單位，標高以m為單位。
4、管件、閥門、儀表控制點
管接頭、異徑接頭、彎頭、三通、盲板、法蘭等這些管件能使管道改變方向、變化口徑、連通和分流以及調節和切換管道中的流體，在管道布置圖中，應按規定符號畫出管件，但一般不標注定位尺寸。
5、支架
在管道布置圖中的管架符號上應用指引線引出的長方框中注以管架代號。
管架編號由5個部分組成：

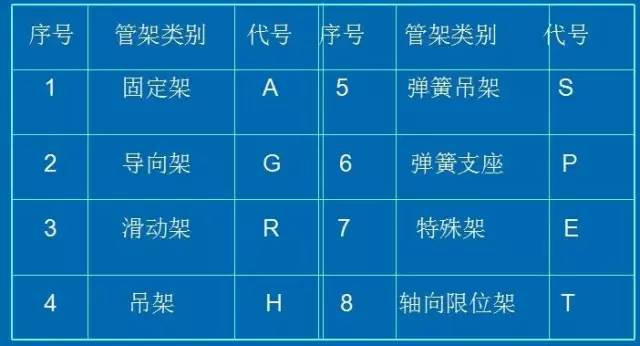

管架類別及代號

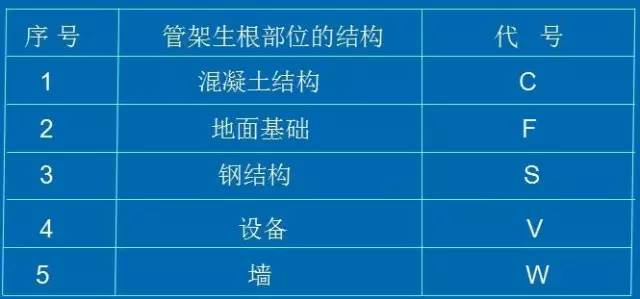

管架生根部位的結構及代號
| |
|
